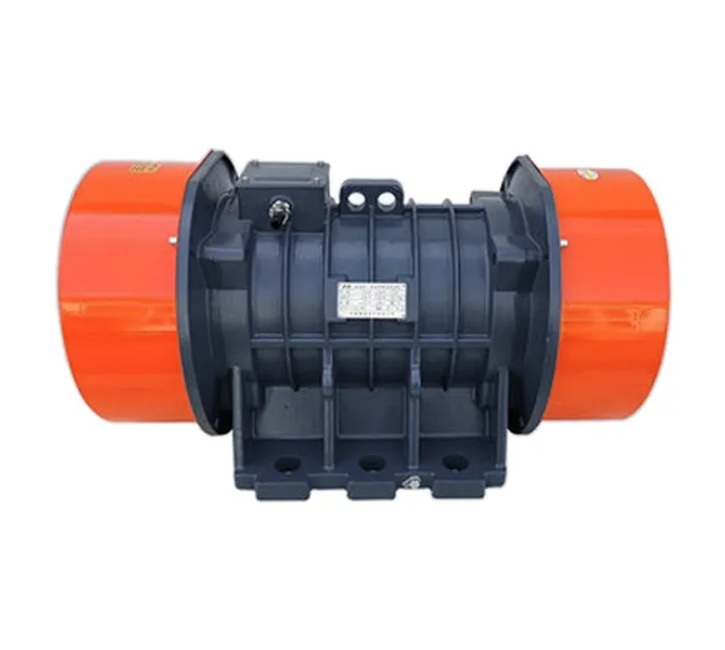

Вибрационный двигатель

Преимущество

Траектории вибрации

Вибрационный двигатель может создавать различные траектории вибрации в зависимости от комбинации установки на вибрирующем теле, что позволяет эффективно выполнять разнообразные задачи. Вибрационный двигатель имеет следующие основные траектории работы:

Составная вибрация:
Вибрация вибрирующего тела создается двумя системами возбуждения, и ее форма называется составной вибрацией. Обычно существуют две формы: двухчастотная и двухамплитудная составная вибрация. Некоторые специальные вибрационные сортировочные устройства используют два вибрационных двигателя разных моделей и скоростей, которые устанавливаются на входном и выходном концах сортировочной машины, вызывая на входе вибрацию с большой амплитудой и низкой частотой, а на выходе – вибрацию с малой амплитудой и высокой частотой. В средней части сортировочной машины два типа вибрации перекрываются, что делает сортировочную машину более эффективной.

Вращательная вибрация:
Проекция траектории вибрации вибрирующего тела на горизонтальную плоскость представляет собой круг или эллипс, и ее форма называется вращательной вибрацией. Вращательная вибрация может быть дополнительно разделена на три формы: горизонтальная вращательная вибрация, вихревая вибрация и составная вращательная вибрация. Когда проекция траектории вибрации вибрирующего тела на вертикальную плоскость представляет собой горизонтальную прямую линию, ее форма называется вращательной вибрацией; когда проекция траектории вибрации вибрирующего тела на вертикальную плоскость представляет собой наклонную прямую линию, ее форма называется вихревой вибрацией; когда проекция траектории вибрации вибрирующего тела на вертикальную плоскость представляет собой круг или эллипс, ее форма называется составной вращательной вибрацией. Обычно вибрационное оборудование, возбуждаемое вертикальным вибрационным двигателем, генерирует вращательную вибрацию, и ее форма зависит от угла между возбудительными блоками на обоих концах вертикального вибрационного двигателя. Два горизонтальных вибрационных двигателя также могут быть установлены по обеим сторонам вибрационного оборудования, так чтобы их вращающиеся валы находились под заданным углом, и вибрационное оборудование также будет производить вращательную вибрацию.

Круговая или эллиптическая вибрация:
Проекция траектории вибрации вибрирующего тела на горизонтальную плоскость представляет собой прямую линию, в то время как проекция на вертикальную плоскость представляет собой круг или эллипс, и ее форма называется круговой или эллиптической вибрацией. Обычно вибрационный двигатель устанавливается на корпусе вибрационного оборудования для создания этого движения. Круговая или эллиптическая вибрация возникает на плоскости, перпендикулярной оси вибрационного двигателя, и ее форма зависит от относительного положения вибрационного двигателя и центра тяжести всего оборудования.

Линейная вибрация:
Проекция траектории вибрации вибрирующего тела как на горизонтальной, так и на вертикальной плоскостях представляет собой прямую линию, и ее форма называется линейной вибрацией. На корпусе вибрационного оборудования устанавливаются два вибрационных двигателя одной модели так, чтобы два вращающихся вала находились в параллельном положении. Когда двигатели вращаются в противоположных направлениях, два двигателя работают синхронно, и корпус генерирует линейную вибрацию.

Применение

вибрационная подача, вибрационная транспортировка, вибрационное обогащение, вибрационное удаление песка, вибрационное грохочение и вибрационное предотвращение засорения силосов для материалов в таких отраслях, как энергетика, пищевая промышленность, химическая промышленность, металлургия, строительные материалы, угольная промышленность, горнодобывающая промышленность, легкая промышленность, цементная промышленность, железнодорожный транспорт, порты и др.
